Waar kijk ik naar
Ik kijk naar een bouwknoop bij de aansluiting van een plat dak op opgaand gevelmetselwerk. In dit detail komt een dakopstand samen met een gemetselde gevel die op het dak staat. Binnen het Isoniq-systeem betekent dit dat een lage Dakstand en een hogere Muurvoetop elkaar aansluiten.
Het kritische punt in dit detail is het hoogteverschil tussen de Dakstand en de Muurvoet. Door de Muurvoettwee lagen metselwerk hoger uit te voeren dan de Dakstand, ontstaat voldoende hoogte om de dakbedekking tegen het metselwerk op te zetten.
Over deze opgezette dakbedekking kan vervolgens de waterkering van de Muurvoet worden gevouwen. Hierdoor kan de aansluiting tussen dakbedekking, metselwerk en waterkering waterdicht worden afgewerkt.
De Dakstand wordt fabrieksmatig voorzien van een multiplex houten afdekplaat. Hierdoor kunnen de Dakstandenblijvend waterdicht worden afgewerkt voordat de betonnen muurafdekkers worden geplaatst. De betonnen muurafdekkers vormen hierbij de zichtbare afwerking, maar worden niet beschouwd als de primaire waterkering.
De dilatatie in het metselwerk wordt uitgevoerd zoals in het detail weergegeven, zodat spanningen in de gevel geen invloed hebben op de dakrand.
Voor de Modelleur
Bij dit detail sluiten een lage Dakstand en een hogere Muurvoet op elkaar aan ter plaatse van opgaand gevelmetselwerk. Controleer in het model of beide elementen op de juiste positie zijn opgenomen en of de aansluiting overeenkomt met de projectspecifieke detaillering.
Het uitgangspunt is dat de Muurvoet twee lagen metselwerk hoger wordt uitgevoerd dan de Dakstand. Controleer of dit hoogteverschil correct is gemodelleerd en of er voldoende hoogte beschikbaar is om de dakbedekking tegen het metselwerk op te zetten.
Controleer of de waterkering van de Muurvoet over de opgezette dakbedekking kan worden gevouwen. De aansluiting moet zodanig zijn gemodelleerd dat de waterkering bereikbaar en uitvoerbaar blijft voor de dakdekker.

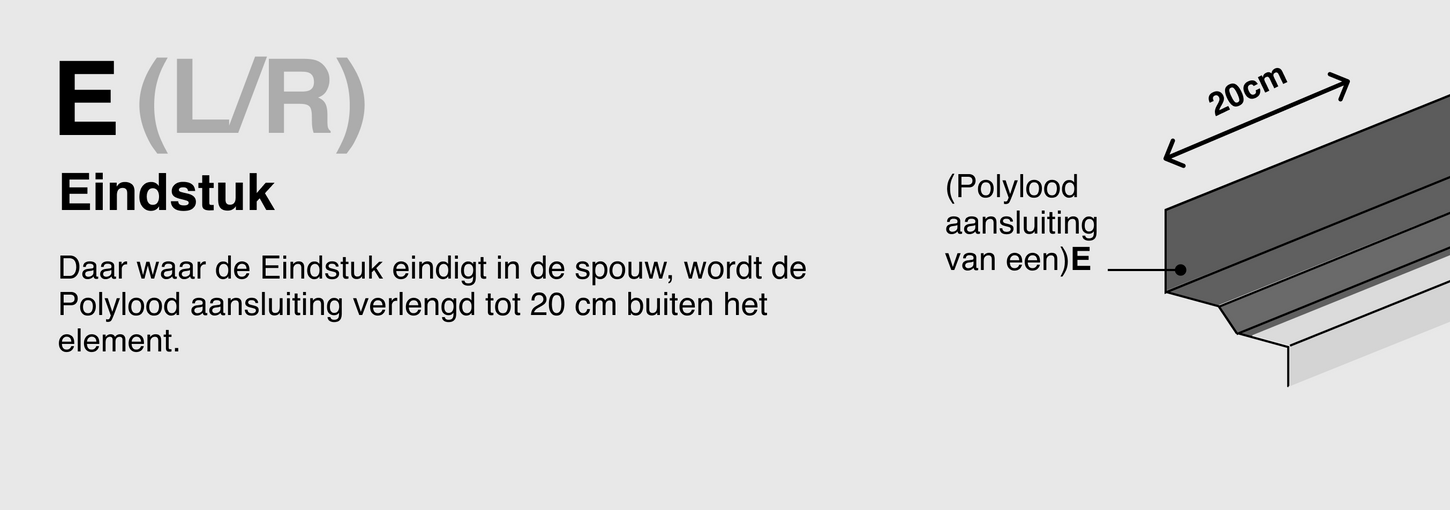

De Muurvoet wordt uitgevoerd met de optie Eindstuk (E). Deze optie geeft circa 20 cm folie als overstek, zodat de folie kan worden ingewerkt in het metselwerk.
De Dakstand wordt fabrieksmatig voorzien van een multiplex houten afdekplaat. Controleer in het model of deze afdekplaat op de juiste positie is opgenomen en voldoende ruimte biedt om de Dakstand blijvend waterdicht af te werken voordat de betonnen muurafdekkers worden geplaatst.
De betonnen muurafdekker is in dit detail de zichtbare afwerking, maar wordt niet beschouwd als de primaire waterkering. Controleer daarom of de waterdichte afwerking van de Dakstand onafhankelijk van de betonnen muurafdekker kan worden uitgevoerd.
Let op de onderlinge positie van de Dakstand, de Muurvoet, de dakopbouw, de multiplex houten afdekplaat, het metselwerk, de waterkering en de betonnen muurafdekker. Deze onderdelen moeten zodanig op elkaar zijn afgestemd dat de dakbedekking en waterkering elkaar overlappen zonder dat de waterafvoer wordt geblokkeerd.
Controleer specifiek de positie van de drager in de Muurvoet op de hoek. Deze drager mag niet op de spouw steunen, maar moet volledig op de dakvloer worden ondersteund. Wanneer de drager niet op de dakvloer uitkomt, moet dit als uitvoeringsrisico worden gemarkeerd en vooraf worden afgestemd met engineering en uitvoering.
De dilatatie in het metselwerk wordt uitgevoerd zoals in het detail weergegeven.
Voor de Modelleur
Bij dit detail sluiten een lage Dakstand en een hogere Muurvoet op elkaar aan ter plaatse van opgaand gevelmetselwerk. Controleer in het model of beide elementen op de juiste positie zijn opgenomen en of de aansluiting overeenkomt met de projectspecifieke detaillering.
Het uitgangspunt is dat de Muurvoet twee lagen metselwerk hoger wordt uitgevoerd dan de Dakstand. Controleer of dit hoogteverschil correct is gemodelleerd en of er voldoende hoogte beschikbaar is om de dakbedekking tegen het metselwerk op te zetten.
Controleer of de waterkering van de Muurvoet over de opgezette dakbedekking kan worden gevouwen. De aansluiting moet zodanig zijn gemodelleerd dat de waterkering bereikbaar en uitvoerbaar blijft voor de dakdekker.
De Muurvoet wordt uitgevoerd met de optie Eindstuk (E). Deze optie geeft circa 20 cm folie als overstek, zodat de folie kan worden ingewerkt in het metselwerk.
De Dakstand wordt fabrieksmatig voorzien van een multiplex houten afdekplaat. Controleer in het model of deze afdekplaat op de juiste positie is opgenomen en voldoende ruimte biedt om de Dakstand blijvend waterdicht af te werken voordat de betonnen muurafdekkers worden geplaatst.
De betonnen muurafdekker is in dit detail de zichtbare afwerking, maar wordt niet beschouwd als de primaire waterkering. Controleer daarom of de waterdichte afwerking van de Dakstand onafhankelijk van de betonnen muurafdekker kan worden uitgevoerd.
Let op de onderlinge positie van de Dakstand, de Muurvoet, de dakopbouw, de multiplex houten afdekplaat, het metselwerk, de waterkering en de betonnen muurafdekker. Deze onderdelen moeten zodanig op elkaar zijn afgestemd dat de dakbedekking en waterkering elkaar overlappen zonder dat de waterafvoer wordt geblokkeerd.
Controleer specifiek de positie van de drager in de Muurvoet op de hoek. Deze drager mag niet op de spouw steunen, maar moet volledig op de dakvloer worden ondersteund. Wanneer de drager niet op de dakvloer uitkomt, moet dit als uitvoeringsrisico worden gemarkeerd en vooraf worden afgestemd met engineering en uitvoering.
De dilatatie in het metselwerk wordt uitgevoerd zoals in het detail weergegeven.
Lage Dakstand aansluiten op hogere Muurvoet met betonafdekker
.
tik op de afbeelding voor 3D weergave
De Tekenhulp berekent automatisch de passende Dakstand en Muurvoet voor jouw project en genereert direct het bijbehorende detail.
